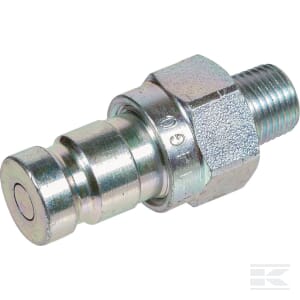

Messpunkt Kuppl. Männl.1/8 Npt (Df04118Nptm) Kramp
€ 12,98inkl. MwSt.
€ 12,33 mit Wochenexpress
inkl. MwSt. zzgl. Versandkosten
Art.Nr. DF04118NPTM
Produktbeschreibung
Technische Spezifikationen
| Artikelnummer | DF04118NPTM |
| EAN | |
| Einheit | pro Stück |
| Besonderheiten | Flachdichtend |
| Anwendungsgebiete | Messpunkt Systeme |
| Eigenschaften | Prädestiniert als Diagnosekupplung |
| Vorteile | Leckagearm |
| Form | Gerade |
| Gehäusegröße | 1/4 |
| Gehäusegröße | 6,3 |
| Typ Anschluss Nr. 1 | Gewinde |
| Typ Anschluss Nr. 1 - Außen-/Innengewinde | Männlich |
| Durchmesser Anschluss 1 | 0,49 |
| D3 | 12,55 |
| Gewindetyp Anschluss Nr. 1 | NPTF |
| Code für Gewindetyp Anschluss Nr. 1 | 01 |
| Sechskantgröße Anschluss Nr. 1 | 0,67 |
| SW | 17 |
| Anschlusstyp Nr. 2 | Einstecken |
| Anschlusstyp Nr. 2 - Außen-/Innengewinde | Männlich |
| Anschlussdurchmesser Nr. 2 | 12,7 |
| Unter Druck kuppelbar | Nein |
| ANSI-Norm | B1.20.3 |
| ISO Norm | 15171-1 |
| Durchflussrate bei 2 bar | 2 |
| Außendurchmesser | 0,75 |
| Außendurchmesser | 19 |
| Länge | 41 |
| Gesamtlänge | 1,61 |
| L1 | 40,9 |
| Material | Stahl |
| Oberflächenbehandlung | Verchromt |
| Arbeitsdruck | 470 |
| Max. Betriebstemperatur | 125 |
| Min. Betriebstemperatur | -25 |
| Verriegelung Schnellanschluss | Radialwälzkörper |
| Betriebstyp Schnellanschluss | Zum Verbinden drücken |
| Betriebstyp Schnelltrenner | Hülsenverriegelung |
| Dichtungsmaterial | Nitrilkautschuk [NBR] |
| Ventiltyp | Flach |
| Gewicht | 35,9 |
| Anmerkung | Zum Entkuppeln muss die Verriegelungshülse der Muffe nach hinten geschoben werden. |
| Abdichtung | NBR / PTFE |
